หอระบายความร้อน (Cooling Tower)

Cooling Tower คืออะไร?

      เป็นเครื่องแลกเปลี่ยนความร้อนแบบพิเศษที่นำอากาศและน้ำสัมผัสกันโดยตรงเพื่อลดอุณหภูมิของน้ำ เมื่อเกิดเหตุการณ์นี้ น้ำปริมาณเล็กน้อยจะระเหย ทำให้อุณหภูมิของน้ำที่ไหลเวียนผ่านหอคอยลดลง ซึ่งน้ำที่ได้รับความร้อนจากกระบวนการทางอุตสาหกรรมหรือใน condenser ของเครื่องปรับอากาศ จะถูกสูบไปยังหอทำความเย็นผ่านท่อ น้ำจะพ่นผ่านหัวฉีดไปยังฝั่งของวัสดุที่เรียกว่า “fill” ซึ่งจะทำให้การไหลของน้ำผ่านหอหล่อเย็นช้าลง และทำให้พื้นที่ผิวน้ำมากที่สุดเท่าที่จะเป็นไปได้เพื่อให้สัมผัสกับอากาศและน้ำสูงสุด ในขณะที่น้ำไหลผ่านหอหล่อเย็น น้ำจะสัมผัสกับอากาศ ซึ่งถูก driven fan ที่ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าดึงผ่านหอคอย
      เมื่อน้ำและอากาศมาบรรจบกัน น้ำปริมาณเล็กน้อยจะระเหยกลายเป็นไอเย็น จากนั้นน้ำหล่อเย็นจะถูกสูบกลับไปที่คอนเดนเซอร์หรืออุปกรณ์ในกระบวนการที่ดูดซับความร้อน จากนั้นจะถูกสูบกลับไปที่หอทำความเย็นเพื่อระบายความร้อนอีกครั้ง

Sets of cooling towers in data center building.

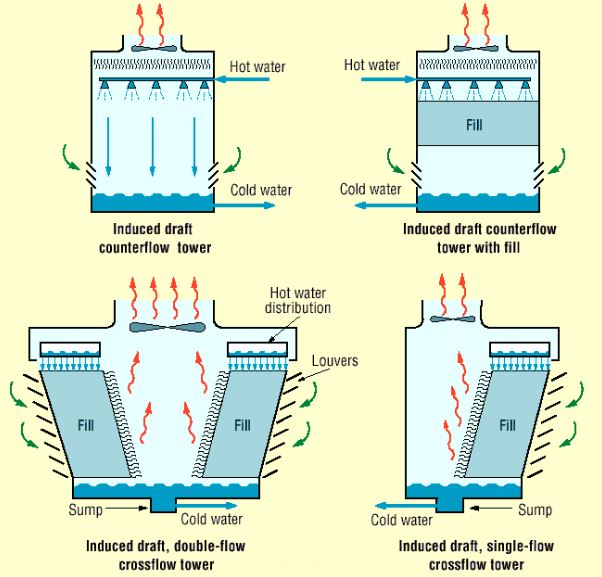

ชนิดและประเภทของ Cooling Tower

     1. Crossflow Cooling Towers (ทิศทางการเคลื่อนที่ของน้ำและลมตั้งฉากกัน)
         หอคอยกระแสขวาง น้ำจะไหลในแนวตั้งผ่าน “fill” ในขณะที่อากาศไหลในแนวนอน ข้ามการไหลของน้ำที่ตกลงมา ด้วยเหตุนี้อากาศจึงไม่ต้องผ่านระบบจ่ายน้ำ ซึ่งการอนุญาตให้ใช้แอ่งจ่ายน้ำร้อนแบบไหลตามแรงโน้มถ่วงซึ่งติดตั้งอยู่ที่ด้านบนของตัวเครื่องเหนือการเติม โดยแอ่งเหล่านี้ถูกนำไปใช้อย่างทั่วถึงกับ Crossflow Towers

     2. Counterflow Cooling Towers (ทิศทางการเคลื่อนที่ของน้ำและลมขนานกัน)
         หอทวนกระแสได้รับการออกแบบเพื่อให้อากาศไหลในแนวตั้งขึ้นด้านบน ตอบโต้กับการไหลของน้ำที่ตกลงมาในการเติม เนื่องจากกระแสลมในแนวดิ่งนี้จึงเป็นไปไม่ได้ที่จะใช้แอ่งน้ำไหลตามแรงโน้มถ่วงแบบเปิดตามแบบฉบับในการออกแบบกระแสขวาง หอทวนกระแสน้ำใช้ระบบฉีดแรงดันแบบท่อเพื่อฉีดน้ำไปที่ด้านบนของสารเติม เพื่อที่จะให้อากาศสามารถผ่านระบบ spray ได้ ท่อและหัวฉีดต้องอยู่ห่างกันเพื่อไม่ให้จำกัดการไหลของอากาศ
